Mesin Gerinda Tanpa Pusat CNC

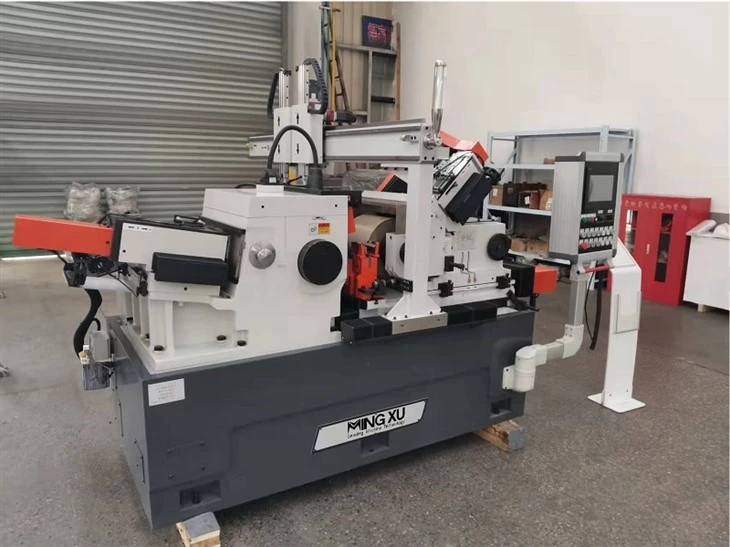

Mesin gerinda tanpa pusat CNC MINGXU adalah peralatan-tercanggih-tercanggih yang memberikan solusi penggilingan presisi untuk berbagai industri. Mesin gerinda tanpa pusat presisi CNC multi-sumbu ini dirancang untuk menawarkan akurasi, keandalan, dan fleksibilitas tinggi dalam menangani berbagai material. Dengan teknologi inovatif yang tergabung dalam mesin gerinda tanpa pusat CNC, mesin ini dapat melakukan penggilingan benda kerja berbentuk silinder secara terus menerus dan presisi dengan bantuan operator yang minimal. Mesin gerinda tanpa pusat berefisiensi tinggi-dilengkapi dengan sistem kontrol otomatis sepenuhnya yang dapat diprogram agar sesuai dengan kebutuhan spesifik dan dimensi benda kerja.



Sistem Spindel-getaran rendah:Dilengkapi dengan spindel levitasi hidrostatik atau magnetik, mencapai fluktuasi kecepatan rotasi Kurang dari atau sama dengan 0,1% untuk memastikan permukaan akhir yang tinggi (Ra Kurang dari atau sama dengan 0,1μm).



Kemampuan Penggilingan-kecepatan tinggi:Roda gerinda dapat mencapai kecepatan linier melebihi 120m/s, bersama dengan laju pengumpanan yang cepat (Lebih besar dari atau sama dengan 1m/mnt) untuk mengurangi waktu pemesinan per bagian secara signifikan.







1. Bentuk Keseluruhan

• Struktur Perumahan Terintegrasi yang Kompak:

* Mesin gerinda CNC centerless kami menggunakan wadah lembaran logam yang seluruhnya atau semi{0}}tertutup. Housing ramping berbentuk persegi panjang atau sedikit melengkung memberikan kesan kokoh dan stabil.

* Desain ini tidak hanya untuk estetika tetapi juga untuk keselamatan (mencegah pecah dan terlontarnya roda gerinda), insulasi suara, dan menampung cipratan kabut oli/pendingin.



• Desain Pusat Gravitasi Rendah:

* Karena stabilitas sangat tinggi yang diperlukan dalam proses penggilingan, alas mesin biasanya sangat lebar dan berat, sehingga membuat "alas" mesin stabil secara visual. Ketinggian yang moderat memudahkan observasi operator dan bongkar/muat.



• Tata Letak Modular:

* Dari kiri ke kanan, tiga area biasanya terlihat jelas: area pemuatan (mekanisme pengumpanan otomatis), area penggilingan (di dalam jendela tampilan transparan), dan area pembongkaran (keluaran produk jadi atau lengan robot).



2. Komponen Visual Utama

• Konsol HMI

* Lokasi: Biasanya terletak di bagian depan kanan atau samping peralatan mesin, dirancang secara ergonomis untuk pengoperasian-tangan kanan. Ketinggian dapat disesuaikan atau dimiringkan untuk pengoperasian berdiri yang nyaman.

* Penampilan: Dilengkapi dengan layar sentuh berwarna besar (15-21 inci), dikelilingi oleh area tombol fisik yang bersih (tombol berhenti darurat, sakelar mode, penahan umpan, dll.).

* Gaya: Antarmuka modern, mirip dengan logika pengoperasian ponsel cerdas. Casingnya biasanya terbuat dari bahan berwarna abu-abu tua atau hitam matte,-tahan sidik jari, dan-tahan minyak.



• Jendela Observasi

* Letak : Langsung menghadap area penggilingan (antara roda gerinda dan roda pemandu).

* Bahan: Kaca-tahan ledakan-kekuatan tinggi atau lembaran polikarbonat.

* Desain Fungsional:

Pencahayaan: Cahaya sejuk-LED dengan kecerahan tinggi di atas atau di dalam jendela memastikan operator dapat melihat dengan jelas benda kerja kecil dan percikan api.

Pembersihan: Beberapa-model kelas atas dilengkapi dengan wiper atau sistem peniup tirai udara untuk mencegah cairan pendingin dan kabut oli menghalangi penglihatan.

Pintu Geser/Pintu Pengaman: Dilengkapi dengan perangkat interlock pengaman; membuka pintu menghentikan mesin. Pegangan pintu didesain secara ergonomis.



• Zona Penggilingan

Melalui jendela tampilan, komponen inti yang berputar terlihat:

* Roda Gerinda (sisi kiri): Biasanya besar, berwarna putih-keabu-abuan atau hitam (warna tertentu bergantung pada bahan abrasifnya). Pada kecepatan tinggi, karena kegigihan penglihatan, ia tampak seperti piringan buram yang tidak bergerak.

* Panduan Roller (sisi kanan): Sedikit lebih kecil dari roda gerinda, permukaannya mungkin memiliki kilau seperti karet atau logam. Fungsinya untuk menggerakkan benda kerja.

* Pelat Penopang: Terletak di bawah kedua roda, merupakan strip karbida tipis dan panjang yang menopang benda kerja.

* Lemari: Dipasang di atas atau di samping roda gerinda, ini adalah mekanisme perkakas berlian kecil yang menghiasi roda gerinda.



• Antarmuka Otomatisasi

* Kiri atau belakang: Biasanya terhubung ke pengumpan getaran (berbentuk-corong, digunakan untuk menyortir bagian-bagian kecil), konveyor sabuk, atau dudukan lengan robot.

* Sisi kanan: Dilengkapi saluran produk jadi atau stasiun pemuatan lengan robot.

* Perangkat tambahan ini biasanya berkoordinasi dengan warna unit utama, sehingga menciptakan efek visual yang kohesif untuk seluruh lini produksi.



3. Warna & Selesai

• Skema Warna Primer:

* Mati-Putih: Yang paling umum, tampak bersih dan cerah, mudah mendeteksi kebocoran oli, cocok untuk ruang bersih (misal, industri medis, elektronik).

* Abu-abu Tua: Tampil canggih dan profesional, tahan terhadap kotoran, biasa ditemukan di lini produksi industri berat atau suku cadang otomotif.

* Aksen Warna Merek: Banyak merek menggunakan warna khasnya (misalnya biru, oranye, merah) sebagai aksen pada sudut, pegangan, atau logo untuk meningkatkan pengenalan merek.



• Perawatan Permukaan:

* Lapisan bubuk elektrostatis, menghasilkan permukaan yang halus dan rata dengan ketahanan korosi yang sangat baik (ketahanan terhadap korosi cairan pendingin) dan tahan gores.

* Area internal yang bersentuhan langsung dengan cairan pendingin biasanya diberi lapisan anti-korosi khusus atau dilengkapi dengan lapisan baja tahan karat.



4. Detail & Papan Tanda

• Tanda Peringatan:Garis-garis kuning dan hitam yang menonjol ditempatkan di dekat bagian yang bergerak; tombol berhenti darurat berwarna merah dilengkapi{0}}desain kontras tinggi untuk memastikan visibilitas operasional.

• Pemantauan Ketinggian Cairan:Tangki cairan pendingin dan oli pelumas dilengkapi dengan pengukur ketinggian transparan untuk memudahkan-pemantauan ketinggian cairan secara real-time.

• Sistem Pelepasan dan Filtrasi Chip:Antarmuka pelepasan chip terletak di samping/belakang unit, memungkinkan koneksi ke pemisah magnetik atau filter pita kertas untuk menjaga kebersihan peralatan secara efektif.

• Papan Nama dan Logo:Pelat nama logam-yang diukir dengan laser menampilkan model, daya, dan informasi pabrikan, biasanya di lokasi yang mudah terlihat.



5. Perbedaan Penampilan dalam Berbagai Skenario





Nama Produk	Mesin Gerinda Tanpa Pusat CNC
Model	MX-S150	MX-S200	MX-S250
Terjun-umpan
Diameter Penggilingan	2-45mm	2-60mm	2-60mm
Maks. Panjang Penggilingan	145mm	190mm	240mm
Melalui-umpan
Diameter Penggilingan	2-45mm	2-60mm	2-60mm
Spesifikasi Roda Gerinda	PSA400x150(200)x203mm	P500x200x305mm	P500x200(250)x305mm
Spesifikasi Roda Pengatur	P250x150(200)x127mm	P350x200x203mm	P350x200(250)x203mm
Kecepatan Roda Gerinda	1625r/menit	1338r/menit	1338r/menit
Pengatur Kecepatan Roda (stepless)	10-200r/menit	10-200r/menit	10-200r/menit
Pengatur Sudut Putar Rangka Roda
Vertikal	-2 derajat - +5 derajat	-2 derajat - +5 derajat	-2 derajat - +5 derajat
Horisontal	-1 derajat - +3 derajat	-1 derajat - +3 derajat	-1 derajat - +3 derajat
Mengatur Jumlah Umpan Min Roda	0,001mm	0,001mm	0,001mm
Jumlah Umpan Min Meja Rias Roda Gerinda	0,001mm	0,001mm	0,001mm
Tinggi Dari Garis Tengah Gri. Roda & Reg. Roda Untuk Istirahat Kerja	190mm	200mm	200mm
Aliran Air	25L/menit	50L/menit	50L/menit
Kekuatan Total
Motor Roda Gerinda	211K	18.5KW	15/18.5KW
Pengatur Roda Motor	1,5kW	3KW	3KW
Motor Pompa Air	0,25KW	0,25KW	0,25KW
Motor Pompa Pelumasan	0,09KW	0,09KW	0,09KW
Motor Pemisah Pendingin Magnetik	0,18KW	0,18KW	0,18KW
Catu Daya	3N 50Hz 380V	3N 50Hz 380V	3N 50Hz 380V
Dimensi Mesin (PxLxT)	2600x1900x1500mm	2800x2500x1600mm	2800x2500x1600mm
Berat Mesin	Sekitar 3000Kg	Sekitar 5000Kg	Sekitar 6000Kg
Akurasi (Batang Standar)
Kebulatan	0,001mm	0,001mm	0,001mm
Silinderitas	0,0018mm	0,0018mm	0,0018mm
Kekasaran	Ra0,16μm	Ra0,16μm	Ra0,16μm
