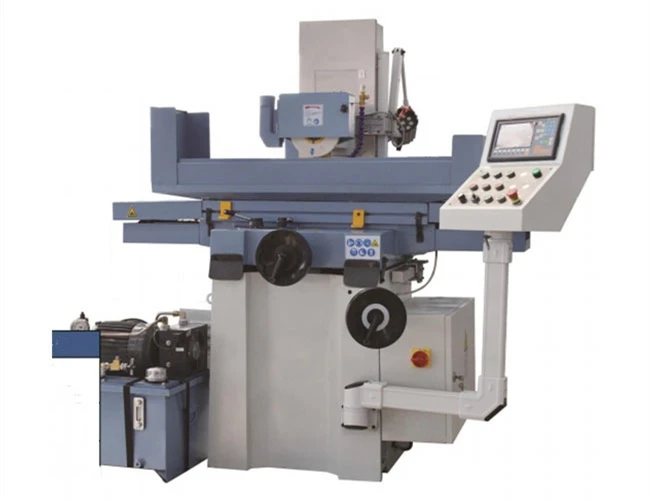

Penggiling Permukaan Hidraulik Presisi
Model: MX-1224/1230AH/AHR
Maks. benda kerja yang akan digiling (L*W): 690x300mm
Maks. perjalanan meja (L*W): 720x320mm
Ukuran chuck magnetik: 600x30 0mm/ 680x300mm
Jarak dari permukaan meja ke pusat spindel: 450mm
Ukuran roda (dia*lebar*lubang): Φ300x30xΦ75mm
Kecepatan spindel (50Hz): 1440rpm
Kecepatan meja memanjang (kiri dan kanan) (tanpa langkah): 3-20m/menit
- Delievery cepat
- Jaminan kualitas
- Layanan Pelanggan 24/7
perkenalan produk
Mesin penggiling permukaan hidrolik presisi seri MX-1224/1230 dapat menggiling berbagai bidang dan permukaan cetakan yang kompleks. Sangat cocok untuk proses penggilingan yang tidak memerlukan umpan bermotor. Dapat dilengkapi dengan chuck magnet permanen atau chuck elektromagnetik sesuai kebutuhan pengguna. Mesin gerinda permukaan hidrolik ini memiliki struktur yang masuk akal, kekakuan yang baik, penampilan cantik dan pengoperasian yang mudah.
Ini mengadopsi permukaan pemandu plastik presisi ditambah pengikisan presisi, transmisi hidrolik impor, dan transmisi penggilingan sinkron. Katup mekanis utama sistem ini adalah katup khusus untuk penggiling, yang dibagi menjadi dua bagian, kontrol pembalikan mekanis dan kontrol kecepatan pelambatan. Bagian pengatur kecepatan pelambatan juga memiliki fungsi bongkar muat, yang dapat mewujudkan start dan stop meja kerja.
Parameter MX-1224AH-AHR
Parameter MX-1230AH-AHR
|
MX-1224/ MX-1230 |
AH |
AHR |
|
Vertikal |
petunjuk |
Gerakan cepat dan manual |
|
Menyeberang |
Intermiten otomatis |
Intermiten otomatis |
|
Membujur |
Hidrolik |
Hidrolik |
Parameter Teknis
|
Model |
MX-1224AH/AHR |
MX-1230AH/AHR |
|
Maks. benda kerja yang akan digiling (L*W) |
690x300mm |
690x300mm |
|
Perjalanan maksimum meja (L*W) |
720x320mm |
720x320mm |
|
Ukuran chuck magnetik |
600x300mm |
680x300mm |
|
Jumlah T-Slot |
14mmx1n |
14mmx1n |
|
Jarak dari permukaan meja ke pusat spindel |
450mm |
450mm |
|
Ukuran roda (dia*lebar*lubang) |
Φ300x30xΦ75mm |
Φ300x30xΦ75mm |
|
Kecepatan spindel (50Hz) |
1440rpm |
1440rpm |
|
Kecepatan meja memanjang (kiri dan kanan) (tanpa langkah) |
3-20m/menit |
3-20m/menit |
|
Kontinu (kecepatan variabel) |
150mm/menit |
150mm/menit |
|
Intermiten (tanpa langkah) |
0-5m/kali |
0-5m/kali |
|
Roda tangan berputar |
4mm |
4mm |
|
Roda tangan setiap kisi |
0,02mm |
0,02mm |
|
Roda tangan berputar |
2mm |
2mm |
|
Roda tangan setiap kisi |
0,01mm |
0,01mm |
|
Motor spindel |
4kw |
4kw |
|
Motor pendingin |
0,04kw |
0,04kw |
|
Motor hidrolik |
1,5kw |
1,5kw |
|
Motor umpan silang |
0,04kw |
0,04kw |
|
Motor pengangkat (AHR) |
0,25kw(AHR) |
0,25kw(AHR) |
|
Kapasitas tangki minyak |
60L |
60L |
|
Permukaan mesin dari dasar paralelisme |
300/0,005mm |
300/0,005mm |
|
Kekasaran permukaan |
Ra 0,32μm |
Ra 0,32μm |
|
Berat bersih |
1.4T |
1.45T |
|
Berat silang |
1.55T |
1.6T |
|
Ukuran kemasan (P*L*T) |
2000x1800x2020mm |
2000x1800x2020mm |
